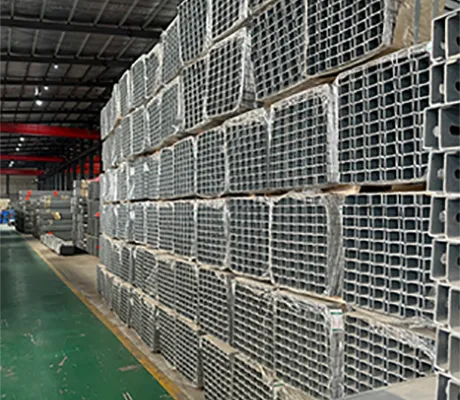

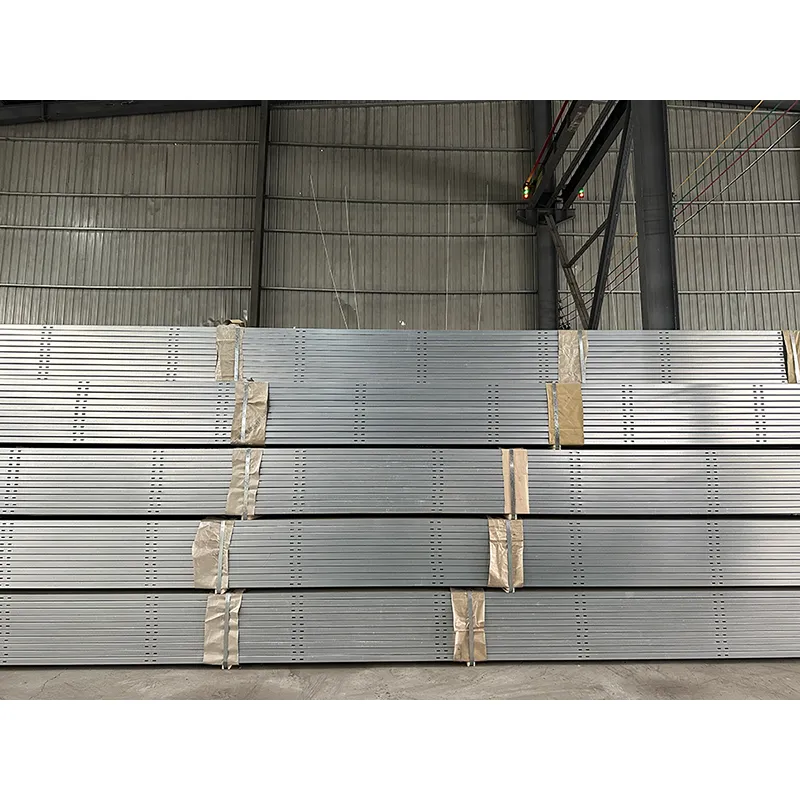

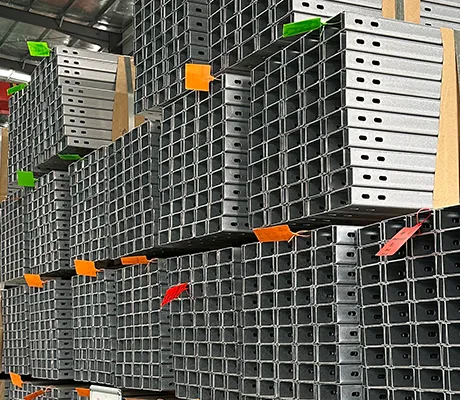

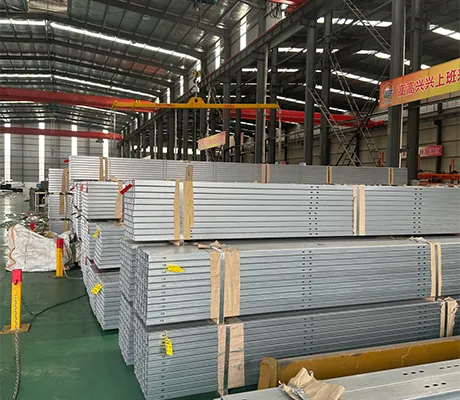

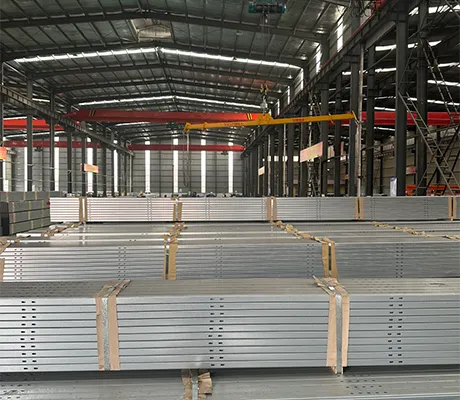

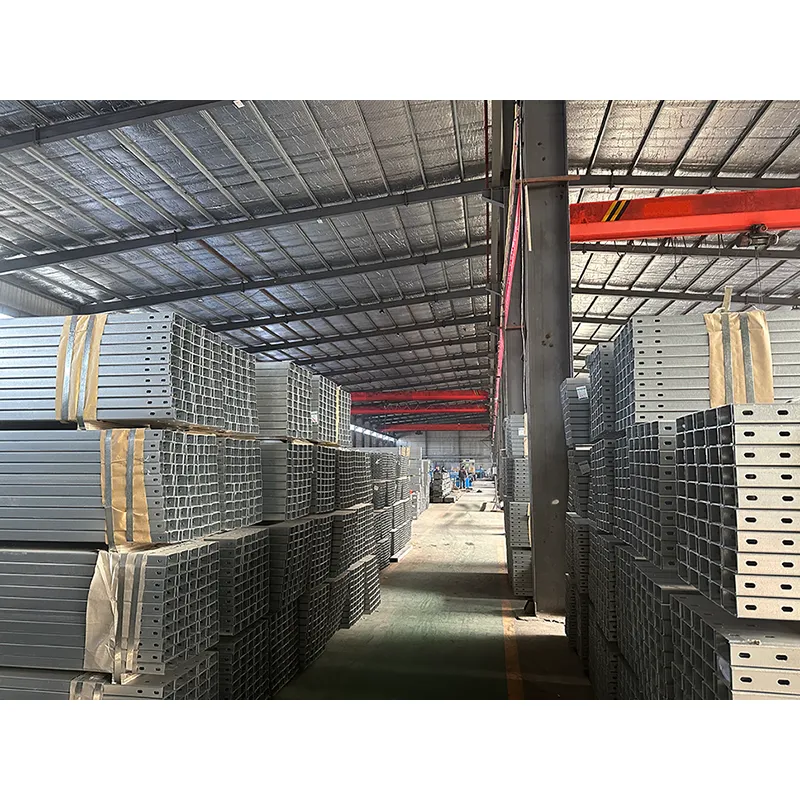

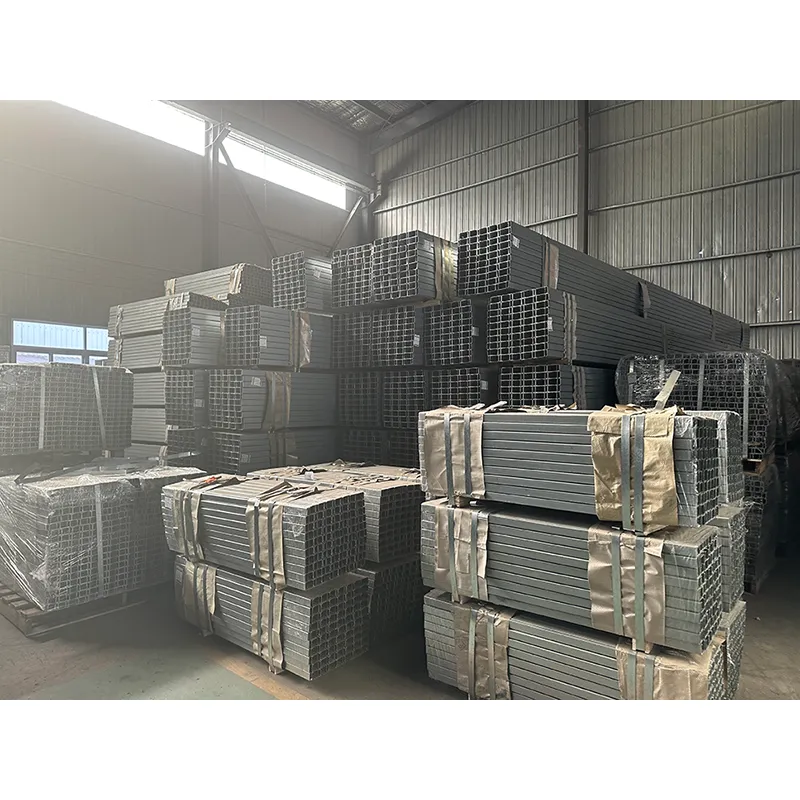

স্ব-নিরাময় ZAM ইস্পাত পাইপ
একটি Zn-Al-Mg আবরণ সহ স্ব-নিরাময়কারী ZAM স্টিল পাইপ যা কাটা, ড্রিল গর্ত এবং স্ক্র্যাচ থেকে ইস্পাতকে রক্ষা করে — সাইটে কোনও টাচ-আপের প্রয়োজন নেই। C3–C5 পরিবেশের জন্য রেট করা হয়েছে, ISO 9001 এবং EN 1090-1 প্রত্যয়িত, 7-35 দিনের মধ্যে অঙ্কনের জন্য উত্পাদিত৷ ছয় বিবরণ পাঠান এবং আমরা উদ্ধৃতি.
স্ব-নিরাময় ZAM ইস্পাত পাইপদস্তা-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম আবরণ সহ একটি কাঠামোগত ইস্পাত টিউব যা ইস্পাতকে রক্ষা করেপরেপৃষ্ঠ ক্ষতিগ্রস্ত হয়। একটি সাধারণ গ্যালভানাইজড পাইপে, একটি কাটা প্রান্ত বা একটি ড্রিল গর্ত যেখানে মরিচা শুরু হয় এবং ছড়িয়ে পড়ে। এই পাইপের উপর, আবরণটি ক্ষতির সময় বাতাস এবং আর্দ্রতার সাথে প্রতিক্রিয়া করে এবং এর উপর একটি ঘন প্রতিরক্ষামূলক স্তর তৈরি করে।
বেস ইস্পাত থেকে আসেজিন্টিয়ান স্টিল, রোল-গঠিত এবং উচ্চ-ফ্রিকোয়েন্সি একটি অভিন্ন প্রাচীর বেধে ঢালাই করা হয়, তারপর একটি অবিচ্ছিন্ন Zn-আল-এমজি লাইনের উপর লেপা হয়। পাইপগুলি সোজা, বুর-মুক্ত এবং মাত্রাগতভাবে সামঞ্জস্যপূর্ণ, তাই ক্রু পুনরায় কাটার পরিবর্তে ইনস্টলে সময় ব্যয় করে।
3-5×HDG থেকে লাল মরিচা পর্যন্ত দীর্ঘ
(ISO 9227 লবণ স্প্রে)
(ISO 9227 লবণ স্প্রে)
C3–C5ISO 12944 জারা
বর্গ কভারেজ
বর্গ কভারেজ
20-219 মিমিবাইরের ব্যাস
1.2-6.0 মিমি প্রাচীর
1.2-6.0 মিমি প্রাচীর
60-275 গ্রাম/মি²জেডএন-আল-এমজি লেপ
ওজন, উভয় পক্ষের
ওজন, উভয় পক্ষের
স্পেসিফিকেশন
বেস স্টিলQ235B, Q355B, S235JR, S355JR, SS400
আবরণZn-6%Al-3%Mg, 60-275 g/m² উভয় দিক
বাইরের ব্যাস20-219 মিমি
প্রাচীর বেধ1.2-6.0 মিমি, সহনশীলতা ±10%
দৈর্ঘ্য3-12 মি, নির্দিষ্ট দৈর্ঘ্য বা এলোমেলো
বিভাগের আকৃতিবৃত্তাকার, বর্গক্ষেত্র, আয়তক্ষেত্রাকার
ঢালাইউচ্চ-ফ্রিকোয়েন্সি ঢালাই, এডি বর্তমান পরীক্ষা ঐচ্ছিক
শেষ শেষপ্লেইন কাট, বেভেলড, পাঞ্চড, থ্রেডেড
মানEN 10346, EN 10219, GB/T 6728
পৃষ্ঠ চিকিত্সাক্রোমেট প্যাসিভেশন, তেলযুক্ত, অ্যান্টি-ফিঙ্গারপ্রিন্ট
কেন আবরণ ক্ষতি এ ক্ষয় বন্ধ করে
একটি গ্যালভানাইজড আবরণ দস্তা বলি দিয়ে ইস্পাতকে রক্ষা করে। Zn-Al-Mg আবরণ একই কাজ করে, কিন্তু ম্যাগনেসিয়াম ক্ষতিগ্রস্থ এলাকায় কি রূপ নেয় তা পরিবর্তন করে। ম্যাগনেসিয়াম প্রথমে দ্রবীভূত হয় এবং স্থানীয় pH বাড়ায়; দ্রবীভূত দস্তা এবং অ্যালুমিনিয়াম তারপর হিসাবে বর্ষণঘন, কম দ্রবণীয় যৌগএটি মরিচা না দিয়ে উন্মুক্ত ইস্পাত সিল করে।
ব্যবহারিক ফলাফল: একটি স্ক্র্যাচ যা গ্যালভানাইজড পাইপের প্রসারিত মরিচা দাগ হয়ে ওঠে এখানে স্থিতিশীল থাকে।কাটা শেষ, ড্রিল গর্ত এবং বল্টু যোগাযোগ মুখ— বাইরের ইস্পাত কাঠামোতে যে তিনটি স্থান প্রথমে ব্যর্থ হয় — মেরামত কোট ছাড়াই ডিজাইনের জীবন ধরে রাখুন।
কাস্টম ফ্যাব্রিকেশন, অঙ্কন থেকে ডেলিভারি পর্যন্ত
স্ট্যান্ডার্ড দৈর্ঘ্য এবং স্ট্যান্ডার্ড গর্ত নিদর্শন খুব কমই একটি বাস্তব প্রকল্প মাপসই. আমরা অঙ্কন তৈরি করি — বাইরের ব্যাস, প্রাচীরের বেধ, দৈর্ঘ্য, আবরণের ওজন, গর্তের অবস্থান, শেষ ফিনিস এবং প্যাকিং প্রকল্প দ্বারা সেট করা হয়, স্টক তালিকা দ্বারা নয়। আমাদের দলও সমর্থন করেকাঠামোগত ইস্পাত আকারএবংসৌর মাউন্ট আনুষাঙ্গিককাঠামোর বাকি জন্য।
অঙ্কন পাঠান
অঙ্কন, BOM বা কাঠামোগত বিন্যাস, প্লাস সাইটের বায়ু এবং তুষার অবস্থা।
ইঞ্জিনিয়ারিং পর্যালোচনা
লোড এবং জারা ক্লাস চেক করা হয়েছে; বানোয়াট অঙ্কন মাত্রা সঙ্গে ফিরে.
অনুমোদন
মাত্রা, আবরণ স্পেক এবং প্যাকিং চিহ্ন লিখিতভাবে নিশ্চিত করা হয়েছে।

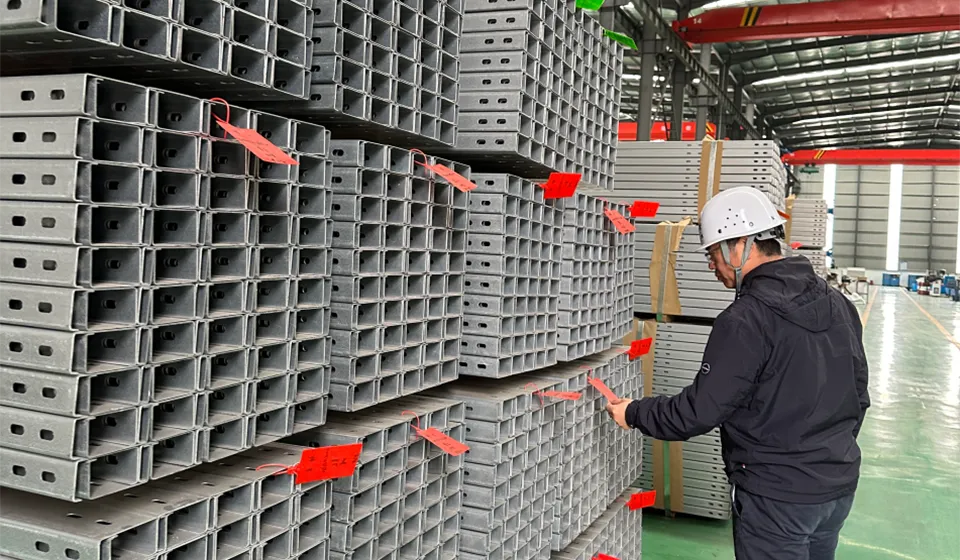

উৎপাদন ও পরিদর্শন
ব্যাচ উত্পাদিত, অনুমোদিত অঙ্কন বিরুদ্ধে পরিদর্শন, সময়সূচী পাঠানো.
যেখানে এটি নির্দিষ্ট করা হয়
উপকূলীয় পিভি উদ্ভিদ
লবণ কুয়াশা এবং ধ্রুবক আর্দ্রতা। কাটা প্রান্ত এবং বল্টু গর্ত স্পর্শ-আপ ছাড়াই মরিচা-মুক্ত থাকে। এর সাথে পেয়ার করুনস্থল স্ক্রু গাদাভিত্তি জন্য.
উচ্চ-উচ্চতা এবং উচ্চ-বাতাস সাইট
বড় তাপমাত্রার দোল, উচ্চ UV এবং বোল্টেড জয়েন্টগুলিতে কম্পন। আবরণ চকিং প্রতিরোধ করে এবং বিভাগটি নিম্ন তাপমাত্রায় এর যান্ত্রিক বৈশিষ্ট্য ধারণ করে।
সোলার কারপোর্ট
খোলা কাটা শেষ সঙ্গে দৃশ্যমান গঠন. সাইটে কোনো রি-লেপ পদক্ষেপ ইনস্টলেশন ক্রম ছোট রাখে না। প্রায়ই সঙ্গে মিলিতসি-চ্যানেল ইস্পাতফ্রেমিং
এগ্রিভোলটাইক প্রকল্প
ক্ষেতের দিক থেকে অ্যামোনিয়া, সার এবং ধুলোর এক্সপোজার। আবরণটি ধরে রাখে যেখানে স্ট্যান্ডার্ড গ্যালভানাইজড পাইপ প্রাথমিক প্রান্তের মরিচা দেখায়।
শিল্প ছাদের PV
রাসায়নিক এক্সপোজার এবং সীমাবদ্ধ রক্ষণাবেক্ষণ অ্যাক্সেস। একটি আবরণ নির্বাচন করা যা সার্ভিসিং এর প্রয়োজন নেই 25 বছরের মধ্যে সস্তা সিদ্ধান্ত।
গ্রাউন্ড-মাউন্ট রেল এবং purlins
অনেক খোঁচা ছিদ্র সঙ্গে দীর্ঘ রান. পাশাপাশি কাজ করেঠান্ডা গঠিত ইস্পাত purlinsএবংঅ্যালুমিনিয়াম মাউন্ট রেল.
ZAM বনাম হট-ডিপ গ্যালভানাইজড
| সম্পত্তি | হট-ডিপ গ্যালভানাইজড | Zn-Al-Mg (ZAM) |
|---|---|---|
| কাটা প্রান্ত এ সুরক্ষা | দস্তা বলিদান; লাল মরিচা C4-C5-এ কাটা প্রান্তে শুরু হতে পারে | Mg এবং Al ক্ষতিতে একটি ঘন প্যাসিভেশন স্তর গঠন করে |
| ISO 9227 লাল মরিচা সময় | বেসলাইন | সাধারণত 3-5× সমান আবরণ ওজনে |
| C4-C5 এর জন্য আবরণের ওজন | উচ্চতর, প্রান্ত দুর্বলতা অফসেট করতে | নিম্ন, কারণ আবরণ তার নিজস্ব প্রান্ত রক্ষা করে |
| ইনস্টলেশনের পরে টাচ-আপ করুন | কাট এবং welds এ প্রয়োজন | সাধারণত প্রয়োজন হয় না |
| টন প্রতি প্রাথমিক খরচ | নিম্ন | একটু উঁচুতে |
| জীবনচক্র খরচ, উপকূলীয় বা শিল্প | উচ্চতর, রক্ষণাবেক্ষণ চক্রের কারণে | নিম্ন, নকশা জীবনের আগে কোন জং চিকিত্সা |
পরিদর্শন এবং পরীক্ষার রিপোর্ট
স্ব-নিরাময় ZAM স্টিল পাইপের প্রতিটি ব্যাচ একটি মিল পরীক্ষার সার্টিফিকেট সহ জাহাজে করে যা তালিকাভুক্ত করেপরিমাপ করা মান, শুধু স্পেসিফিকেশন নয়। আমাদের দেখুনপ্রযুক্তি এবং গুণমান প্রক্রিয়াসম্পূর্ণ নিয়ন্ত্রণ পরিকল্পনার জন্য।
- বেস স্টিলের রাসায়নিক গঠন (স্পেকট্রোমিটার)
- প্রসার্য শক্তি, ফলনের শক্তি এবং প্রসারণ (GB/T 228.1 বা ASTM A370)
- বাইরের ব্যাস, প্রাচীর বেধ, দৈর্ঘ্য এবং সোজাতা
- প্রতি ইউনিট এলাকায় আবরণ ওজন (GB/T 1839 বা ISO 1460)
- আবরণ আনুগত্য (বাঁক পরীক্ষা)
- ওয়েল্ড ইন্টিগ্রিটি (ফ্ল্যাটেনিং এবং ফ্লারিং টেস্ট; অনুরোধে এডি কারেন্ট)
- সমাপ্ত পাইপ উপর ভিজ্যুয়াল এবং মাত্রিক চেক
দ4-পর্যায়ের প্রক্রিয়া নিয়ন্ত্রণ এবং 16 পরিদর্শন পয়েন্টব্যাচ প্রতি রেকর্ড করা হয়. SGS, BV, Intertek বা আপনার নিজস্ব QC দলের দ্বারা তৃতীয় পক্ষের পরিদর্শন চালানের আগে ব্যবস্থা করা যেতে পারে এবং প্রতিবেদনটি শিপিং নথিতে অন্তর্ভুক্ত করা হয়।
সার্টিফিকেশন
ম্যানেজমেন্ট সিস্টেম এবং পণ্য সার্টিফিকেশন যা এই পাইপে প্রযোজ্য:
- ISO 9001:2015- গুণমান পরিচালন ব্যবস্থা, উত্পাদন এবং পরিদর্শন কভার করে
- ISO 14001:2015- পরিবেশ ব্যবস্থাপনা সিস্টেম
- ISO 45001:2018- পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেম
- EN 1090-1— ইস্পাত কাঠামোর জন্য এক্সিকিউশন ক্লাস, ইইউতে সিই চিহ্নিত করার জন্য প্রয়োজনীয়
- নির্মাণ পণ্য নিয়ন্ত্রণ (সিপিআর)— EU প্রকল্পের জন্য উপলব্ধ কর্মক্ষমতা ঘোষণা
- এসজিএস গোল্ড প্লাস সরবরাহকারী- SGS দ্বারা স্বাধীনভাবে সাইটে নিরীক্ষিত
ক্ষেত্র ফলাফল
90 মেগাওয়াট উপকূলীয় পিভি প্ল্যান্ট, দক্ষিণ-পূর্ব এশিয়া
উচ্চ লবণাক্ততা, সারা বছর ধরে ভারী বৃষ্টিপাত এবং শক্তিশালী UV। আসল গ্যালভানাইজড কাঠামোর ভিতরে স্থানীয় মরিচা এবং আবরণের খোসা দেখা গেছে12 মাস. প্রতিস্থাপন কাঠামো এই পাইপ ব্যবহার করা হয়, এবং পরেতিন বছরঅপারেশনের পরিদর্শনকৃত অংশগুলি কাটা প্রান্তে, বোল্টের গর্তগুলিতে বা ইনস্টলেশনের স্ক্র্যাচগুলিতে কোনও লাল মরিচা দেখায়নি, বোল্ট করা জয়েন্টগুলিতে আবরণটি অক্ষত রয়েছে।
বায়ু-সৌর হাইব্রিড প্রকল্প, পশ্চিম চীন

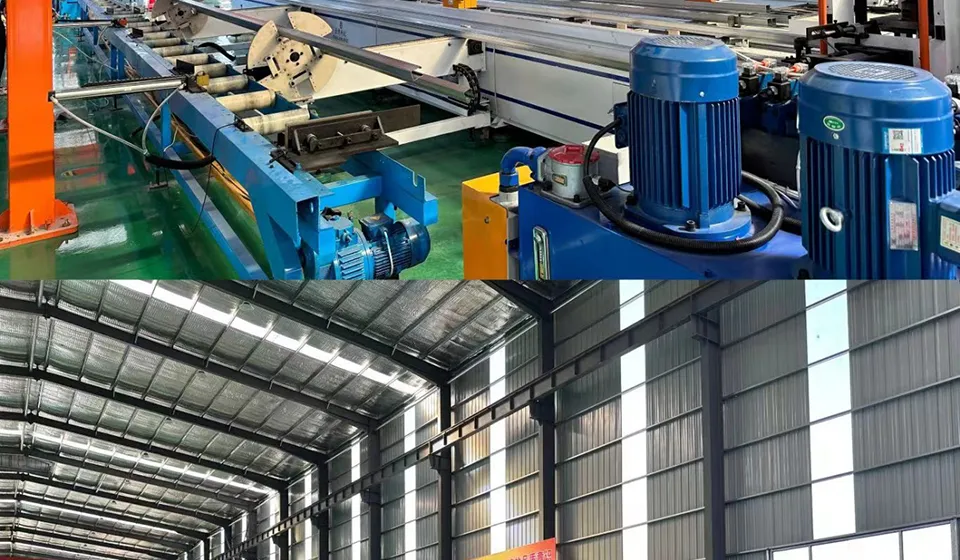

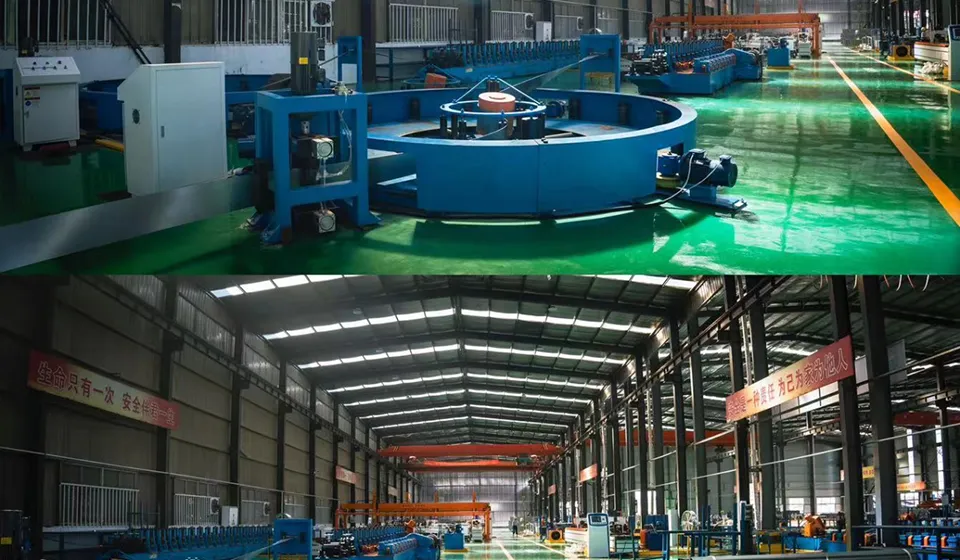

সাইটের তাপমাত্রা নীচে থেকে সঞ্চালিত হয়−30 °সেশীতকালে থেকে উপরে+৩৫ °সেগ্রীষ্মে, অবিরাম বাতাসের সাথে। পাইপটি নির্দিষ্ট করা হয়েছিল কারণ আবরণটি তাপীয় সাইকেল চালানোর মাধ্যমে ধরে থাকে এবং বোল্টযুক্ত জয়েন্টগুলি যোগাযোগের মুখগুলিতে মরিচা ধরে না। আমাদেরকারখানা শোএই ব্যাচের পিছনে উত্পাদন লাইন কভার করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এই আবরণে "স্ব-নিরাময়" আসলে কী বোঝায়?
এটি একটি স্ক্র্যাচ বা কাটা প্রান্তে Zn-Al-Mg আবরণের আচরণ বর্ণনা করে। আবরণ ক্ষতিগ্রস্ত হলে, ম্যাগনেসিয়াম এবং অ্যালুমিনিয়াম আর্দ্রতা এবং অক্সিজেনের সাথে বিক্রিয়া করে একটি ঘন, কম-দ্রবণীয় জারা পণ্য তৈরি করে যা উন্মুক্ত ইস্পাতকে ঢেকে রাখে। এটি ধীর হয়ে যায়, এবং বেশিরভাগ ক্ষেত্রেই ক্ষয় বন্ধ হয়ে যায় যা অন্যথায় ক্ষতি থেকে বাইরের দিকে ছড়িয়ে পড়ে।
এটি আবরণের একটি রাসায়নিক সম্পত্তি — পলিমার সংযোজন বা টপকোট নয় যা পরে যায়।
এটি কীভাবে হট-ডিপ গ্যালভানাইজড স্টিল পাইপ থেকে আলাদা?
হট-ডিপ গ্যালভানাইজিং দস্তা বলি দিয়ে ইস্পাতকে রক্ষা করে। কাটা প্রান্ত এবং স্ক্র্যাচগুলিতে দস্তা খাওয়া হয়, এবং যদি আবরণের ওজন পরিবেশের জন্য যথেষ্ট বেশি না হয় তবে লাল মরিচা শুরু হতে পারে। একটি Zn-Al-Mg আবরণ একই বলি সুরক্ষা প্রদান করে এবং ক্ষতিতে একটি প্যাসিভেশন প্রভাব দেয়।
আইএসও 9227-এ নিরপেক্ষ লবণ স্প্রে পরীক্ষায়, লাল মরিচা ধরার সময় সাধারণত3-5 গুণ বেশিসমান আবরণ ওজনে, যার কারণে স্ব-নিরাময় ZAM ইস্পাত পাইপ নির্দিষ্ট করা হয়েছে যেখানে কাঠামোটি মরিচা চিকিত্সা ছাড়াই 25 বছরে পৌঁছাতে হবে।
কোন ইস্পাত গ্রেড এবং মাপ পাওয়া যায়?
বেস স্টিল: Q235B, Q355B, S235JR, S355JR, SS400 বা সমতুল্য। বাইরের ব্যাস20-219 মিমি, প্রাচীর বেধ1.2-6.0 মিমি, দৈর্ঘ্য 3-12 মি, গোলাকার, বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার বিভাগে। লেপের ওজন 60-275 g/m² সাইটের ক্ষয় শ্রেণীর উপর নির্ভর করে।
অ-মানক মাপ, গর্ত নিদর্শন এবং শেষ শেষ অঙ্কন উত্পাদিত হয়.
এটা কাটা, drilled এবং সাইটে ঢালাই করা যাবে?
হ্যাঁ। এটি যেকোন কাঠামোগত ইস্পাত টিউবের মতো গড়া। কাটা এবং তুরপুন কাটা মুখে বেস ইস্পাত প্রকাশ; কাটার চারপাশে Zn-Al-Mg আবরণ বেশিরভাগ C3–C5 পরিবেশে স্পর্শ-আপ কোট ছাড়াই মুখটিকে রক্ষা করে।
ঢালাই করা সংযোগগুলিকে যেকোন প্রলিপ্ত স্টিলের মতো ঢালাই এবং তাপ-আক্রান্ত অঞ্চলে একটি দস্তা-সমৃদ্ধ মেরামতের আবরণ পাওয়া উচিত। একটি সামঞ্জস্যপূর্ণ মেরামতের আবরণ অর্ডার সঙ্গে সরবরাহ করা যেতে পারে.
একটি কাস্টম অর্ডার জন্য সীসা সময় কি?
স্ট্যান্ডার্ড মাপ স্টক থেকে জাহাজে7-15 দিন. কাস্টম ব্যাস, প্রাচীর বেধ এবং গর্ত নিদর্শন সাধারণত চালানো হয়20-35 দিনঅঙ্কন অনুমোদন থেকে, পরিমাণ এবং আবরণ স্পেসিফিকেশন উপর নির্ভর করে. একটি নির্দিষ্ট ইনস্টলেশন উইন্ডো সহ প্রকল্পগুলির জন্য, উত্পাদন স্লট অর্ডারে নিশ্চিত করা হয় এবং রাখা হয়।
আপনি কি পরীক্ষার রিপোর্ট এবং তৃতীয় পক্ষের পরিদর্শন প্রদান করেন?
প্রতিটি চালানে প্রকৃত রাসায়নিক, যান্ত্রিক এবং আবরণ মান সহ একটি মিল পরীক্ষার শংসাপত্র অন্তর্ভুক্ত থাকে। SGS, BV, Intertek বা আপনার নিজস্ব QC দলের দ্বারা তৃতীয় পক্ষের পরিদর্শন চালানের আগে ব্যবস্থা করা যেতে পারে এবং প্রতিবেদনটি শিপিং নথিতে যায়।
আপনার অঙ্কন পাঠান, একটি বানোয়াট উদ্ধৃতি পান
আমাদের পাইপের আকার, আবরণের ওজন এবং সাইট জারা শ্রেণী বলুন। আমরা একটি বানোয়াট অঙ্কন, একটি মূল্য এবং একটি নিশ্চিত জাহাজের তারিখ - মিল পরীক্ষার শংসাপত্রের সুযোগ সহ উত্তর দিই।
